产品介绍

参数类别 具体规格

功率配置 3000VA/2400W，功率因数 0.8

拓扑结构 双转换联机 (AC-DC-AC)，零转换时间 (0ms)

输出波形 纯正弦波，线性负载失真 < 1%，非线性负载失真 < 4%

输出电压 默认 220V，可调整为 230V/240V，静态精度 ±1%

输入电压范围 全载 160-280VAC，半载 110-300VAC，适应电网波动

输入频率范围 40-70Hz 自动识别，兼容发电机供电

效率 满载约 88%，ECO 模式可达 92%

过载能力 125% 负载 10 分钟，150% 负载 30 秒，200% 负载 10 秒转旁路

输出频率 在线模式：50/60±3Hz；电池模式：50/60±0.5% Hz

直流电压 72V (内置 6 节 12V 电池)

电流峰值比 3:1，适应服务器等非线性负载

输入功率因数 ≥0.95，提高电网利用率

输入谐波失真 <5%，减少对电网的污染

输出电压调整率 负载变化 0-100% 时 <±1%

二、电池与续航

电池参数 详细说明

电池类型 内置免维护密封铅酸电池 (悬浮电解液)，防漏设计

典型配置 6 节 12V/9Ah 电池 (72V 系统)

电池容量 648Wh (6 节 ×12V×9Ah)

满载续航 约 3-4 分钟

半载续航 约 8-10 分钟

充电时间 典型 4-6 小时 (0-90%)，充电电流可达 12A

电池寿命 3-5 年 (环境温度 25°C)

电池断开装置 标配，延长电池寿命

温度补偿 具备温度补偿充电功能，适应不同环境温度

三、物理与环境特性

特性类别 规格参数

安装类型 19 英寸标准机架安装 (2U 高度)

尺寸 (高 × 宽 × 深) 88mm×438mm×312mm(8.8cm×43.8cm×31.2cm)

净重量 约 27.6kg (含内置电池)

包装重量 约 30kg

颜色 黑色

工作温度 0-40°C

存储温度 -20-50°C

相对湿度 0-95%(非凝结)

工作海拔 0-3000 米 (不降容)

噪音 约 54-56dBA (1 米处)

防护等级 IP20

散热方式 智能温控风扇，根据负载和温度自动调节转速

防尘滤网 标配防尘滤网，更好地保护 UPS 内部核心元器件

四、接口与管理功能

接口类型 功能说明

控制面板 多功能 LCD 显示屏，实时显示电压、频率、负载、电池状态、运行模式等信息

通讯接口 RS-232 串口 (DB-9)、USB 接口、智能插槽 (SmartSlot)

管理软件 支持 PowerChute Business Edition，实现远程监控、自动关机和事件记录

可选配件 SNMP/Modbus 卡 (通过 SmartSlot)，实现网络管理和远程控制

报警功能 市电异常、电池低电量、过载、故障等多种声光报警模式

自动功能 市电恢复后自动重启负载，定期电池自检，温度补偿充电

LED 指示灯 电源、电池、旁路、故障等状态指示，直观显示 UPS 运行情况

五、保护与安全

保护功能 具体说明

浪涌保护 1000 焦耳能量吸收，保护设备免受尖峰电压损害

全面保护 过流、过温、过压、欠压、短路、电池反接保护

电磁兼容 符合 CE、EN50091-2 标准

认证 中国 RoHS、REACH 认证，CCC 认证

质保 2 年原厂保修 (含内置电池)

内部旁路 自动 / 手动双模式，故障时无缝切换，额定负载的 125%

输入保护 输入断路器，提供过载和短路保护

输出保护 输出断路器，防止负载过载和短路对 UPS 造成损害

三防漆防护 电路板采用三防漆防护，提高 UPS 在恶劣环境下的可靠性

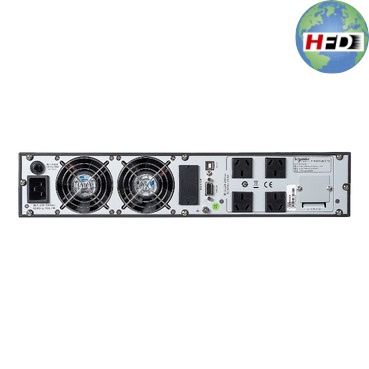

六、输出插座与连接

插座配置 详细信息

输出连接 硬线 3 - 线 (H N + E) 或国标组合插座 (6 个 IEC C13)

输入连接 硬线 3 - 线 (H N + E) 或国标 16A 插头

电源线 1.8 米长，16A 规格

附带电缆 基础 UPS 信令 RS-232 线、USB 电缆、用户手册、软件光盘

内部旁路 自动 / 手动双模式，故障时无缝切换

七、关键特性

双转换在线技术：完全隔离电网干扰，确保输出纯净稳定电源

宽输入电压范围：适应中国电网波动大的环境，减少电池使用次数

ECO 模式：正常供电时效率高达 92%，降低能耗和运行成本

机架式设计：支持 19 英寸标准机架安装 (2U 高度)，节省空间，便于集中管理和维护

72V 内置电池系统：6 节 12V 免维护密封铅酸电池，提供可靠备用电源

智能电池管理：精确充电技术延长电池寿命，温度补偿功能适应不同环境温度

自动重启功能：市电恢复后自动重启负载设备，无需人工干预

LCD 显示面板：直观显示 UPS 运行状态和关键参数，便于监控和管理

多种通讯接口：支持本地和远程管理，满足不同应用场景需求

输入功率因数高达 0.95：提高电网利用率，降低能源损耗

标配电池断开装置：延长电池使用寿命

兼容发电机：输入频率范围 40-70Hz，适应各种发电机供电

八、应用场景

IT 环境：保护中小型服务器、网络设备、NAS 存储、工作站集群，防止数据丢失

办公设备：支持多台电脑 (约 10-12 台)、打印机、投影仪、视频会议设备等

安防监控：保障多路摄像头、NVR/DVR 存储服务器、监控中心显示系统持续工作

商业应用：支持 POS 机、收银系统、小型 ERP 服务器、商业 POS 终端等关键业务设备

教育机构：保护多媒体教学设备、小型实验室仪器、图书馆电子阅览室设备

医疗诊所：保障小型诊断设备、监护仪、药房管理系统等在断电时持续运行

远程站点：为无人值守的通信设备、环境监测设备、气象站等提供可靠电源
