产品介绍

电气参数

参数类别 具体内容

额定功率 240W

输入参数 输入电压为 24V DC，输入电压范围 21.6 - 28.8V DC，输入电流 10A，采用 2 极端子排作为输入接口

输出参数 输出电压稳定为 24V DC，最大输出电流 10A，输出方式为端子排连接，支持输出电压稳定调节，具备短路保护

功能

其他电气特性 整机效率可达 95%，配备干接点用于状态信息反馈，支持 0 - 5V 信号继电器触点，适配工业设备的信号联

动需求

导轨安装及物理参数

参数类别 具体内容

安装规格 适配 35mm 标准 DIN 导轨，仅支持导轨安装，不支持壁挂安装，安装时需将输入 / 输出端子排朝下固定

外形尺寸 宽度 40mm、高度 128.5mm、深度 119mm

重量 净重约 500g，运输重量 700g，轻量化设计便于在控制柜内安装集成

外观 颜色为金属灰，机身紧凑，可嵌入工业控制柜，节省安装空间

安装操作步骤 先将设备顶部挂钩对准导轨，略微向上倾斜设备；接着顺时针旋转设备，直至导轨安装系统的卡扣卡紧导

轨，轻晃设备确认固定牢固；拆卸时需用螺丝刀向下拨动卡扣，向上倾斜设备脱离卡扣后，再向上滑动使顶部挂钩脱离导

轨即可

环境与防护参数

参数类别 具体内容

工作温度 -15 - 50℃

存储温度 通常适配工业存储标准，一般为 - 20 - 60℃（官方未明确标注，参考同系列机型）

工作湿度 5% - 95%，无凝露条件

防护等级 IP20，可防止大于 12mm 的固体异物侵入，适配控制柜内的常规工业环境

电池与扩展参数

参数类别 具体内容

电池配置 本机不含内置电池，支持外接电池组扩展，最多可适配 4 组外接电池模块（适配型号如 XB005XPDR）

扩展功能标配输出继电器接口，可外接监控设备实现运行状态监控，适配 PLC、HMI 等工业设备的供电备份需求

热门型号

SPR2K3KLB72V-9A-6PSPR2K3K电池包,72V,含6节12V-9AH 电池

SRV012 SPM10KL-33电池包连接线附件

VGL9601 SP系列UPS,环境接口卡

VGL9701 SP系列UPS,Modbus监控卡

VGL9801 SP系列UPS,SNMP监控卡

VGL9901 SP系列UPS,干接点卡

SPR3KLX588 SP系列UPS,3KVA机架式长延机,含干接点卡

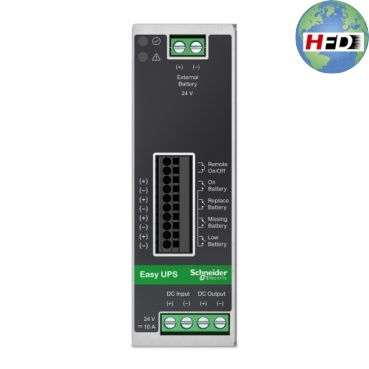

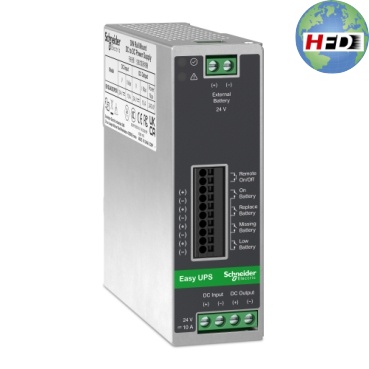

BVS240XDPDR BVS系列UPS,导轨安装,24VDC,240W,10A

BVS480XDPDR BVS系列UPS,导轨安装,24VDC,480W,20A

XB005XPDRBVS系列电池模块,导轨安装,24VDC,4.5AH
