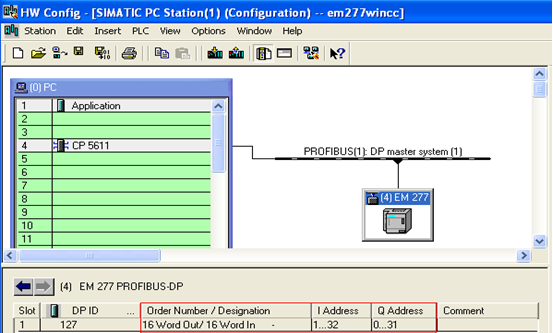

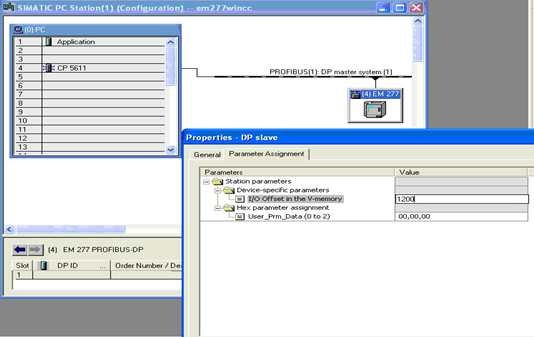

双击EM277 ，配置EM277 的地址偏移量为 1200，如图8所示，即S7-200侧从 VB1200开始的地址为数据交换区

图8

4 编译下载

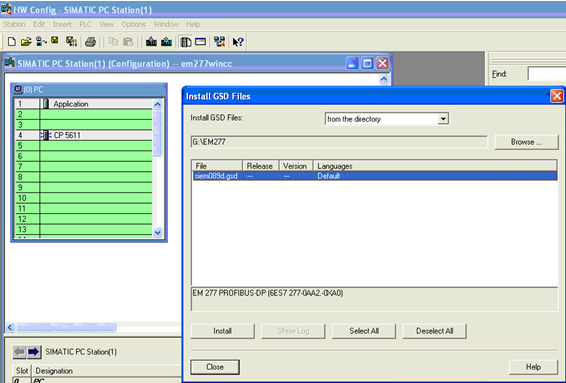

编译存盘后，配置 PC STATION，

图9

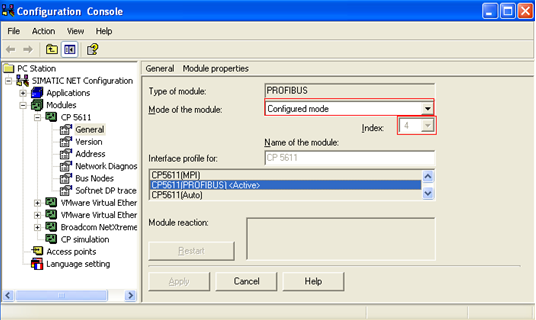

1） 点击点击“Start”— “Simatic”— “SIMATIC NET”— “Settings”— “Configuration Console”进入网卡配置界面，选择“CP5611”,在“General”界面中将操作模式选择为“Configured Mode”，在 Index中选择 4，点击“Apply”按钮，如图9所示。

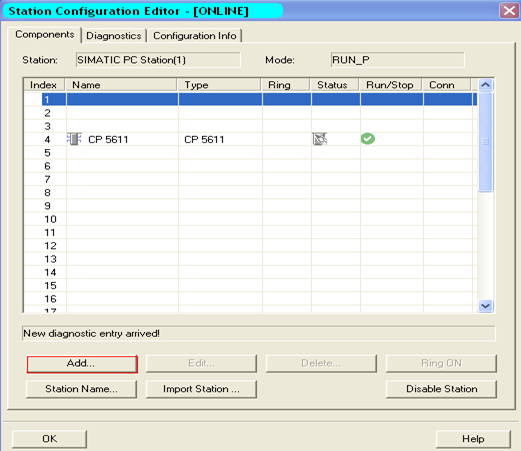

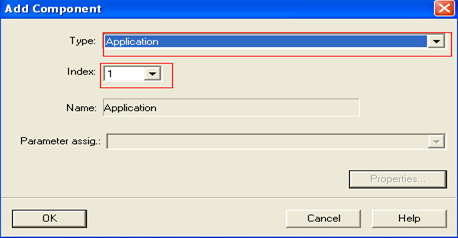

2） 点击“Start”—“Station Configurator”进入组态画面，点击“Add”，添加“Application”, Index表示行数，如图10、图11所示。

图10

图11

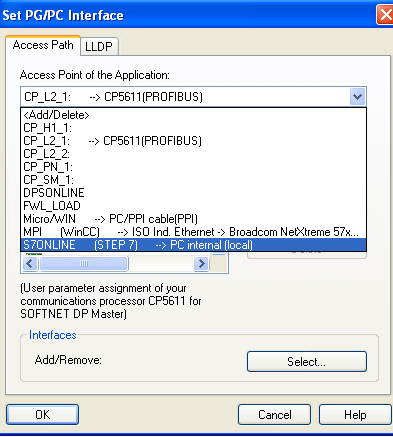

3） 在控制面板中打开“Set PG/PC Interface”，设置访问点 S7 ONLINE 指向 “PC Internal”，访问点 CP_L2_1 指向 “CP5611(PROFIBUS)”,如图12所示。

图12

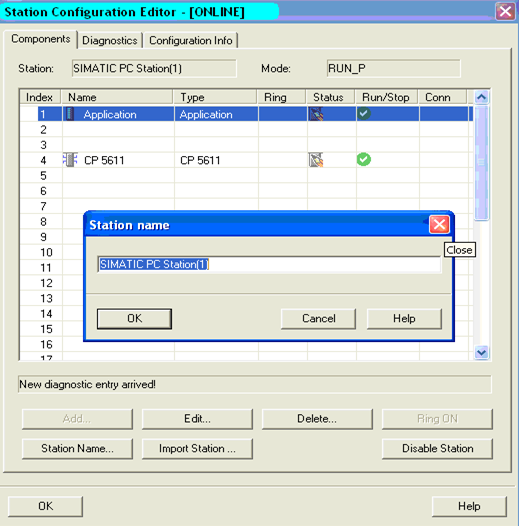

4） 通过点击 PC STATION 的 “Station Name”改变PC STATION 的站名，使其与 STEP7 中的 PC 站名字相同。本例采用默认名字 “SIMATIC PC Station(1)”, 如图13所示。

图13

（简单方法： 点击 按钮“Import Station”,找到项目文件家里的 XDBs 文件夹，导入xdb 文件。）

（5） 在STEP7 中将组态下载到PC STATION。

WinCC 组态

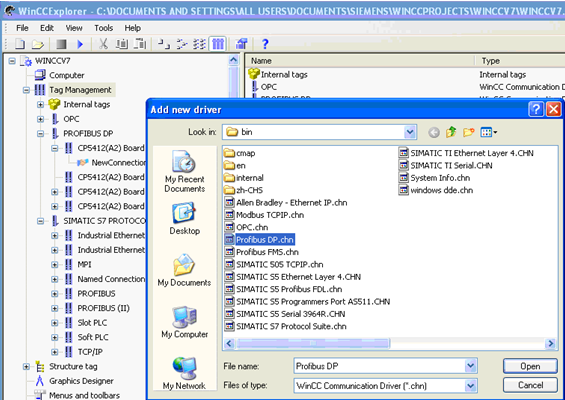

（1）在WinCC 中， 添加 PROFIBUS DP 协议，如图14所示。

图14

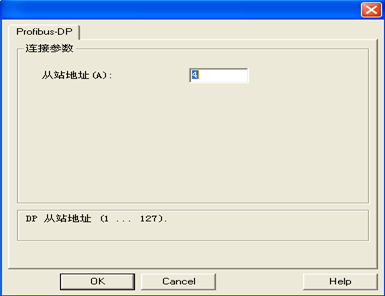

（2）在PROFIBUS DP 协议下，添加新的连接，设置连接从站地址为 4，如图15所示。

图15

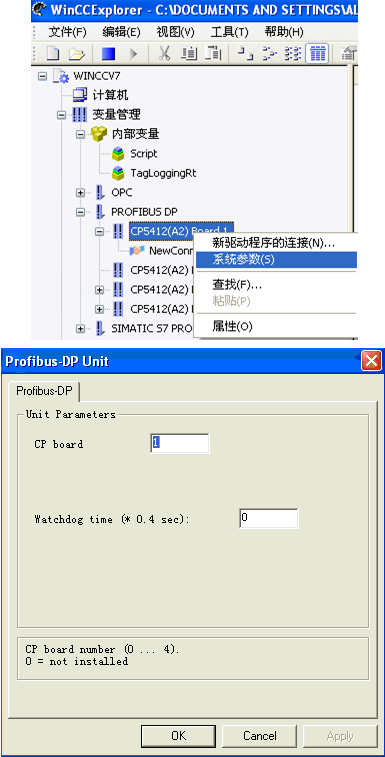

（3） 配置系统参数：选择 CP5412(A2) Board 1,在右键菜单中选择 “System Parameter”设置系统参数，设置通讯模板号为1，如图16所示。

图16

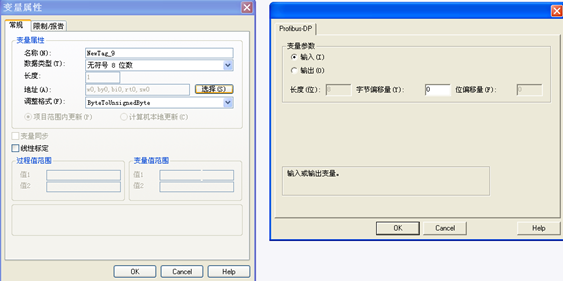

（4） 添加变量，连接输入输出地址，如图17所示。

其中输出偏移量0对于 S7-200侧的 VB1200，输入偏移量0 对于S7-200侧的 VB1232。

图17

至此，所有的组态已经全部完成。

通过 PROFIBUS DP 的连接是比较快的通信方式， 性能遵循PROFIBUS DP 的性能限制,除了可以使用CP5611,常用的板卡有CP5613、CP5512、Cp5614，它们作为主站时可以连接从站的数目如图18所示，其中也列出了输入输出字节数限制。使用 S7-200 PC Access OPC server，可以同时从最多 8 台 S7-200 目标系统读取数据。 更多关于 S7-200 OPC server 的信息参见 S7-200 PC Access 在线帮助，条目 ID: 19301654 。使用 SIMATIC NET 的 OPC server 建立连接时，哪个版本的 SIMATIC WinCC 发布用于哪个版本的 SIMATIC NET，及哪个版本的 SIMATIC NET 由 SIMATIC WinCC 提供的信息参见条目 ID: 21927773。
