1．1通过 OPC 进行通信
S7-200 PC Access
使用 S7-200 的 OPC server PC Access 可以建立 S7-200 和 WinCC 之间的 OPC 通信。
SIMATIC NET OPC Server
可以使用 SIMATIC NET 的 OPC server 建立S7-200 和 WinCC 之间的连接。
1．2使用 PROFIBUS DP 的通信
通过 PROFIBUS DP 的连接是比较快的通信方式。为了使用 PROFIBUS DP 进行通信，需要 S7-200 通信模块 EM277。本文档主要针对这种方法做详细介绍。
2 WinCC 如何通过 EM277 与 200PLC 进行 Profibus DP 通信
2.1网络配置
CP5611作为主站， EM277作为从站的一个标准的主从网络，如图1所示。
图1
2.2 所使用的硬件和软件
硬件：
1） S7-200 CPU224
2） EM277
3） CP5611
4） PROFIBUS电缆及接头
软件：
1） WinCC 7.0 SP1
2） SOFTNET-DP V7.1
2.3网络组态及参数设置
组态PC 站
1 插入 PC 站

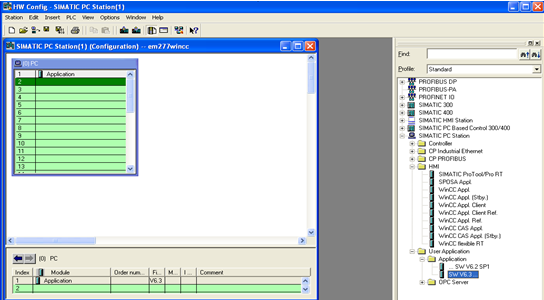

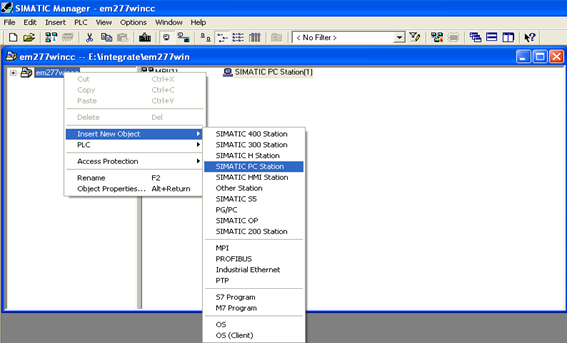

在 STEP7 中创建一个新项目，在硬件组态中，根据 WINCC及Simatic Net 版本选择对应的 Application，插入槽中, ，如图2、图3所示。
图2
图3
2 配置网卡
图4

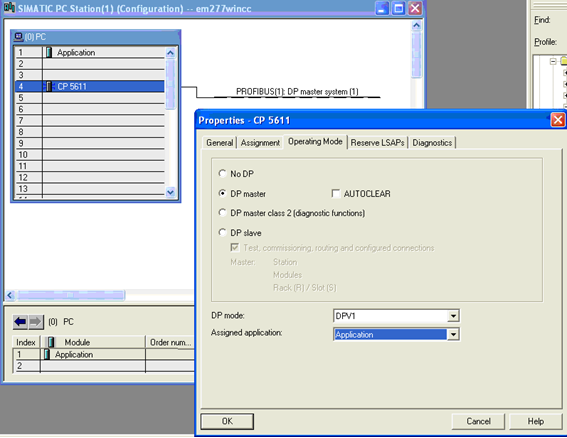

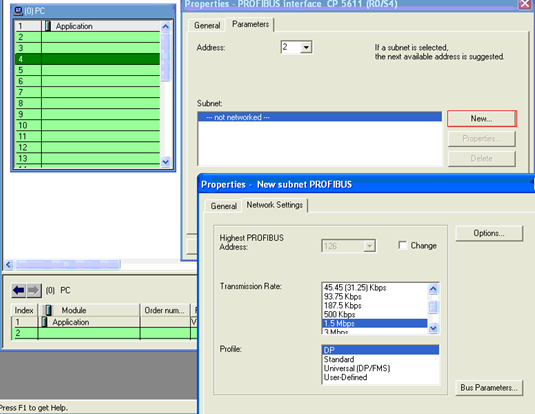

插入一个CP5611， 并创建一个 PROFIBUS 网络，设置网络地址，及波特率, 如图4所示。配置CP5611 作为 DP-MASTER, 如图5所示。
图5
3 插入 EM277
EM277作为从站的一个标准的主从网络。
从网上下载EM277 的GSD文件，保存到本机路径下。
下载地址： 113652
在STEP7中，点击选项“Option”--- “Install New GSD”，找到 EM277 GSD 文件的目录，安装GSD文件到 STEP7 中，如图6所示。EM277安装后，可以在硬件目录“PROFIBUS DP”--“Additions Field Devices”--“SIMATIC”中找到EM277。

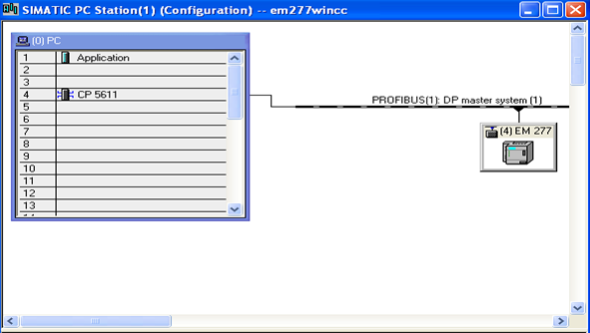

将 EM277挂到PROFIBUS 网络上。设置地址为4，为通信配置通信接口区，以 S7-200中 VW1200以后16字节输入，16字节输出作为S7-200侧的数据交换区，VB1200-1231作为S7-200 的输入区，VB1232-1263作为S7-200 的输出区，如图7所示。
