欧姆龙CP1H串口通讯示例
来源:网络 | 作者:鸿飞达 | 发布时间: 2025-06-17 | 196 次浏览 | 分享到:

1、概述：

本示例简单介绍了omron SYS MAC CP1H系列PLC与MT4000系列人机界面采用串口方式通讯的设置方式。

2、通讯环境：

公司

名称

规格

OMRON

PLC

CP1H

CPU型号

CP1H-XA40DR-A

通讯端口

CP1W-CIF01

编程软件

CX-Programmer V9.40

KINCO

人机界面

MT4414TE

组态软件

Kinco HMIware V2.2(Build 131108)

通讯端口

COM0

通讯协议

Omron CP Series Host Link

注：使用Omron CP Series Host Link协议时，请确保PLC上的拨码开关DIP1~6全部置为OFF.


3、HMI设置：

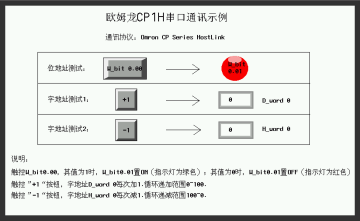

1）COM0通讯设置：RS232，9600,7,2，偶校验，PLC站号：0




2）使用位状态切换开关W_bit 0.00，位状态指示灯W_bit 0.01

3）使用多状态设定元件，地址D_word 0，循环递加0~100

4）使用多状态设定元件，地址H_word 0，循环递减100~0



4、PLC设置：

1）新建工程，设备类型选择“CP1H”，CPU类型选择“XA”

2）设置PLC串口1参数




3）编写简单测试程序


5、通讯测试：

1）分别下载HMI和PLC程序，使用通讯线连接COM口和PLC模块端口

2）触控W_bit0.00，当W_bit0.00为ON时，W_bit0.01为ON（指示灯绿色）；当W_bit0.00为OFF时，W_bit0.01为OFF（指示灯为红色）；

3）触控“+1”按钮，字地址D_word0每次加1；循环递加范围0~100

4）触控“-1”按钮，字地址H_word0每次减1；循环递减范围100~0

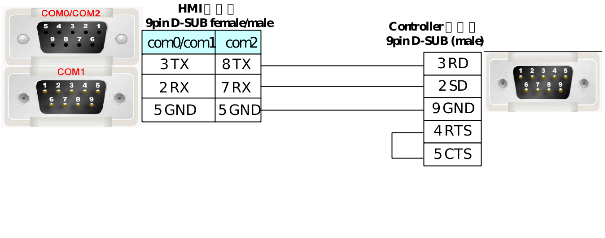

6、RS232通讯电缆：
