通常我们所用的 Profibus DP 方式，主站（m aster）发送数据给所有从站（slave）并接收从站的应答数 据。而通过 Slave to Slave 方式我们可以建

立从站间的数据传输而不必经过主站。这样的通讯方式要求从站中

至少要有一个站做发送器（Publisher）其余站做接 收 器（Subscriber），发送与接收之间通过广播方式进

行 。发送器在发送数据给主站的同时以广播的方式发送给所有的接 收 器。接 收 器即可接收从主站发来的数据 也可接收从发送器发来的数据，通过

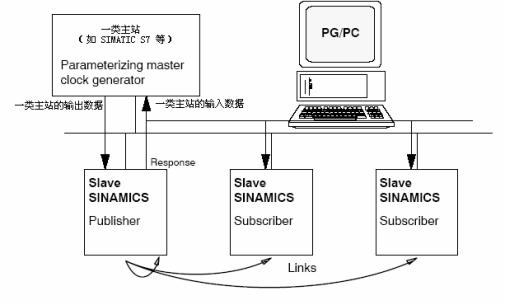

内部互联到需要的位置去。示例如下：

使用 Slave to Slave 功能前提条件：

 要有 SIMATIC S7 做主站

 Drive ES Basic V5.3.3 或更高

 SINAMICS S120 版本 V2.4 或更高

现举例介绍如何使用该功能。本例中使用设备如下： 笔记本：包含 CP5512

2# 站：CPU 314C-2DP

3# 站： SINAMICS S120 AC/AC 装置，包含 CU 310 DP、PM340 、1FK7 电机

7# 站：SINAMICS S120 DC/AC 装置，包含 CU 320、SLM、Double Motor Module, 2 个 1FK7 电机 其中：7# 站为 Publisher、 3# 站为 Subscriber

Slave-to-slave 功能配置：

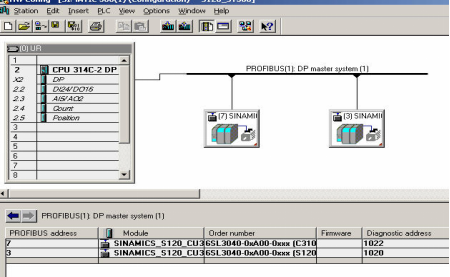

 5．1 在 Step 7 中项目组态

5．2 从站参数配置

使用 Slave-to-slave 功能的接 收 器必 须要在硬件组态中激 活该功能。而发送器是由系统自动激 活 本例中设 7# 站作为发送器，3# 站做接 收 器。

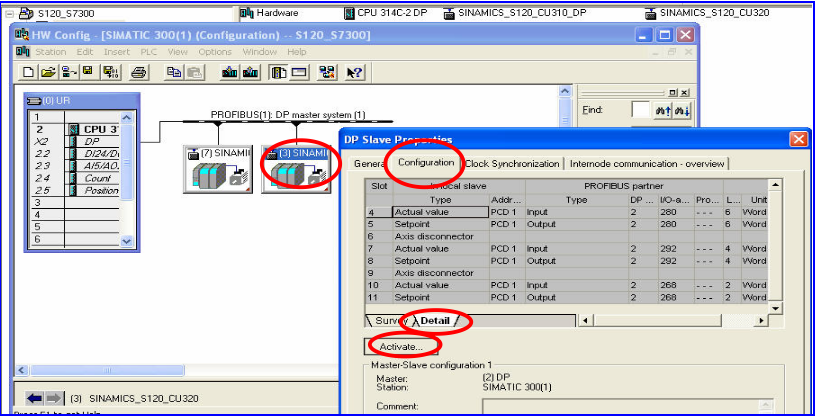

因而只需在 3# 站激 活 Slave to Slave。步骤如下： 1：Step 7 硬件配置中双击 3# 站

2：在弹出的对话框中选择 “Configuration”

3：打开它的 “Detail”

4：点击 “Activate” 配置参数

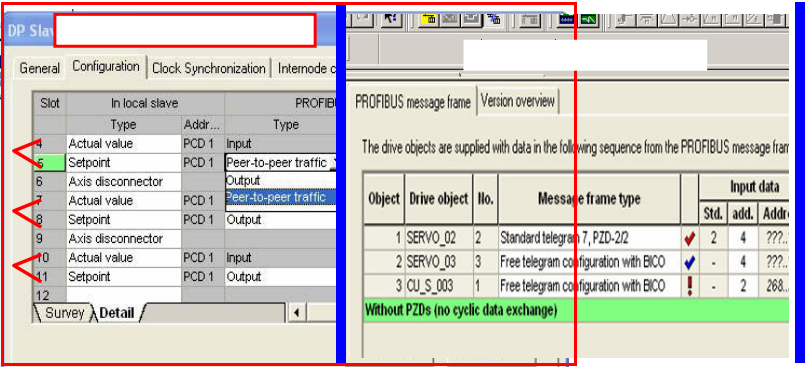

在 Step 7 中 DP 从站的配置与在 Starter 中 DP 从站的配置区别如下：

上图中：

“Slot” 代表各装置在 Step 7 项目中的位置。本例中 Slot4+5 对应装置 在从站中 Object 1 Servo_02，

Slot 4 的数据类型为 “Actual value” 代表 Servo 02 轴的数据输出域

Slot 5 的数据类型为 “Setpoint ” 代表 Servo 02 轴的数据输入域，其余各装置依次类推。
