BENTLY3500对高速旋转的高炉鼓风机提供在线监测转子的机械性能。轴向位移、径向振动重要参数的正确监测可以为操作人员提供可靠的在线设

备信息，有效的采取各种措施，预防各种非计划停机。作为机组的保护装置，其本身的可靠性、抗干扰性是其发挥保护作用的前提。

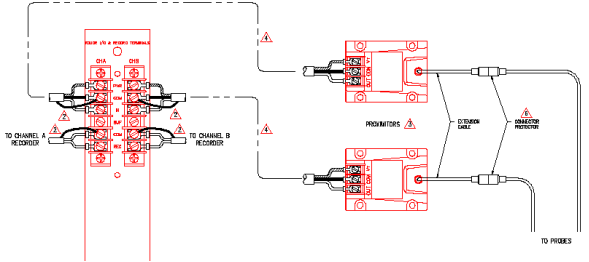

本特利3500系统主要由传感器、延伸电缆、前置器、就地电缆和监测保护系统组成。其连接原理图如图一所示：

图一：本特利连接原理图

在风机机组中本特利探头主要使用轴位移探头和轴振探头两种。安装方式大致一样。

二、探头安装

2.1轴位移探头安装步骤：

1、探头安装前检查探头的丝口光滑平整，探头表面无油污或其它异物。旋转固定螺帽进退自如，无卡涩现象。

2、用卡尺量准汽轮机转子与固定盘的间距,旋转探头上的固定螺帽，将螺帽与探头前端的距离调整至稍大于量准的间距位置。探头旋进固定盘时用

力不要太

猛，感觉碰到异物，要马上旋出探头检查，以免损坏探头。

3、给本特利3500送电，在现场本特利前置放大器的VT端和COM端接上万用表，检查24V电源是否正常。

4、将探头电缆的连接接头与前置放大器的延伸电缆的连接接头连接好。

5、用万用表接好本特利前置放大器的OUT端和COM端，旋转探头上的固定螺帽,调整探头与转子的间距。标准电压值9.75V±0.2。

6、查微机显示的相应轴振示值是否正常。

2.2轴振探头安装步骤：

1、头安装前检查探头的丝口光滑平整，探头表面无油污或其它异物。旋转固定螺帽进退自如，无卡涩现象。

2、卡尺量准汽轮机转子与上缸开口丝孔的间距,旋转探头上的固定螺帽，将螺帽与探头前端的距离调整至稍大于量准的间距位置。探头旋进时用力不

要太猛，感觉碰到异物，要马上旋出探头检查，以免损坏探头。

3、本特利3500送电，在现场本特利前置放大器的VT端和COM端接上万用表，检查24V电源是否正常。

4、探头电缆的连接接头与前置放大器的延伸电缆的连接接头连接好。

5、万用表接好本特利前置放大器的OUT端和COM端，旋转探头上的固定螺帽,调整探头与转子的间距。标准电压值9.75V。

6、查微机显示的相应轴振示值是否正常，在停机盘车状态下10um以下为正常。

2.3注意事项

1、轴位移探头安装前，要及时与风机工艺检修人员联系，一定要在顶轴后再开始安装。

2、探头电缆与延长电缆连接、延伸电缆与前置器的连接要正确，延伸电缆的连接接头应用专用的接头保护器或热缩管、绝缘胶带包好。严禁将接头

裸露。严禁接头与任何金属接触。
