安装

用连接总线底座来连接编码器，通过一个15针的sub-D插头进行连接，总线底座可以通过松开后丙的两个螺丝来进行拆卸。总线的位号线和电源线可以直接通过电缆隔栏和螺丝的接线端子直接连接。正

连接底座的设置

从站地址

Profibus从站地址可以通过在总线底座上的十进制旋转开关进行收置。这个值(x 10或者x1)是在开关上被指定。可以设置的地址为从1到99之间。每个地址在总线上只能出现一-次。 当电源通电之后，旋转码器就可以读出设备地址。不支持通过主站("Set_ slave_ Add") 改变设备地址。

总线终端电阻

如果编码器作为终端设备安装在总线上，那么终端电阻必须被切换到回路中。这可以通过总线底座的滑动开关完成。

当打开终端电阻的时候，总线端子(Bus Out)将被断开

一次，(无论是哪个接线端子)。当打开终瑞电阻的时候，总线出被断开

无论哪个端子，电源线只能连接-一次。 当终端电阻打开,端子(Bus Out)断开。

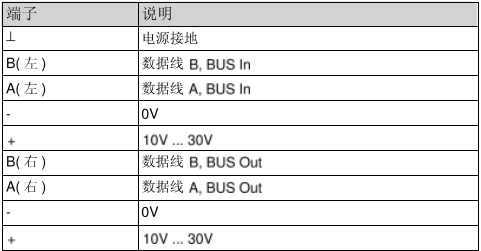

连接底座的接线

请按照下面的方式进行处理:

●在电缆隔栏上拆除螺帽，橡胶管和锥形体。

除掉55mm总线电缆的绝缘层，留有大约50mm的屏蔽层。

●在每根电缆上，除掉5mm的绝缘层。

然后，将螺帽和橡胶管套在电缆上。

将锥形体压在屏蔽层上，如图所示。

●将螺帽，橡胶管和锥形体安装在隔栏上。

最后，拧紧螺帽。

连接屏蔽线

为了达到最好的抗干扰的效果，在系统部件之间的信号传输应该通过屏蔽电缆。在某些特定系统配置中，电缆两端的屏蔽层有横平电

对于机械安装和电气连接的注意事项

请注意观察下面的项目:

不要摔旋转编码器或者将编码器处于非常大的振动中，旋转编码器是一个精密装置。

不要打开编码器外壳( 不包括打开总线底座)，不正常的打开或者关闭都会造成损坏或者污染编码器。

旋转编码器轴必须通过--个合适的联轴器与被测量轴相连。安装联轴器的目的是为了吸收振动和不平衡，并且阻止到达编码器轴的主要的力。倍加福可以提供合适的联轴器。

旋转编码器是坚固的，但是当我们将编码器应用在非常恶劣的环境

下，必须对编码器进行必要的保护措施。特别地，不能安装时阻碍旋转编码器的旋转。只有合格专业人员才能对旋转编码器进行调试和安装。我们指的合格的专业，人员是指根据安全技术标准具有从事进行设备、系统和电路的运行，接地和标识资格的人员。

编码器的接线必须远离可能造成干扰的动力电缆(或者分别在不同的分隔间)。为了确保可高的数据传输，必须使用屏蔽电缆，并且关注是否正确接地。接线工作，打开或者关闭电气连接工作时，请确保在断电情况下进行操作。短路，尖峰电压和类似情况可能产生不正确的功能和不可控制的情形，给人身安全和财产造成重大损失。在运行系统之前，检查所有的电气连接。错误连接可以造成系统的不正常工作，并且给生命和财产造成重大损失。
