一、软件使用

1.MLC04v16软件的安装

安装文件夹内有CD1、CD2、CD3三个文件夹，打开CD1文件夹，

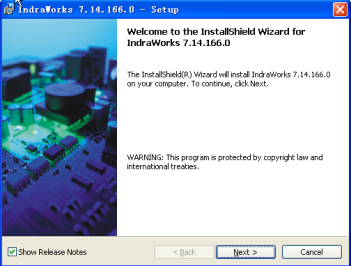

双击setup.exe进行安装，如图所示选择英文后，点Next

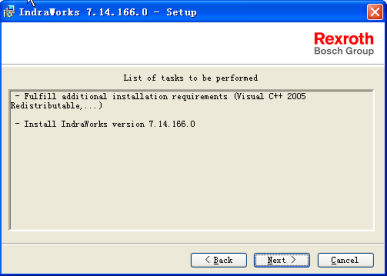

按如图所示选择，点Next。

点击Next

点击Next

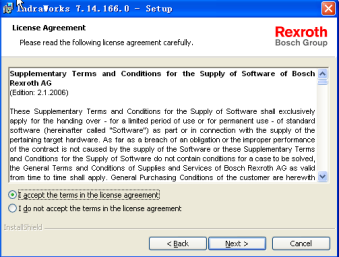

选择接受，后点击Next

输入名称，点击Next

选择安装目录，然后点击Next

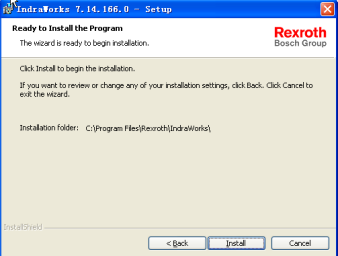

点Install

安装进度如下：真个过程可能要10多分钟，看电脑性能。

完成窗口如下：

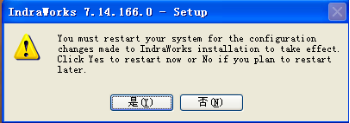

完成后需要重启。点”是”自动重启，点”否”则不重启。

2.软件操作

n打开软件

l双击桌面快捷方式，如下图所示。

通过点击 开始菜单->程序->Rexroth->IndraWorks7.14.166.0->Engineering.来打开。

软件使用

工程的使用

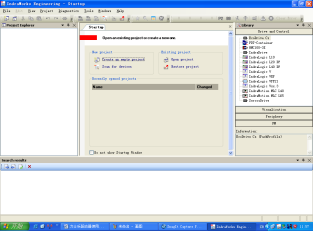

如下图

点击Create an empty project为建立一个新工程。

点击Open project打开一个现有工程。

点击Scan for devices扫描串口总线上的设备

点击Restore project把保存的已压缩工程，解压缩。

点击下面快捷按钮，第一个为新建工程，第二个位打开现有工程。

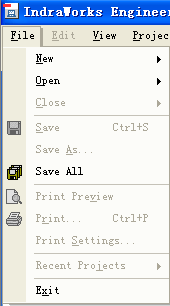

点击File下拉菜单后，New:新建工程；Open：打开工程。

与伺服启动器联机

打开工程后变为

点黄色图标进入虚拟模式。

点蓝色图标连接实际驱动器。

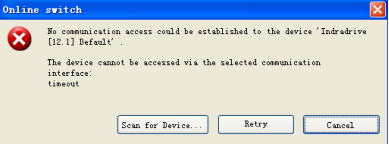

如果端口配置正常则直接联机，否则会弹出如下窗口。

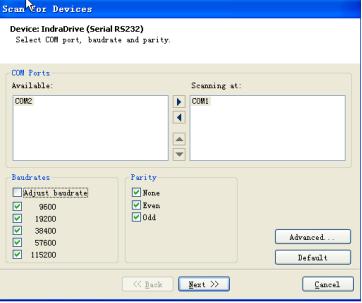

点击Scan for Device后弹出如下窗口

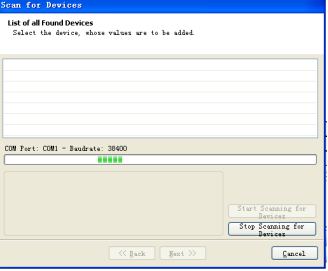

点Next后自动寻找设备。

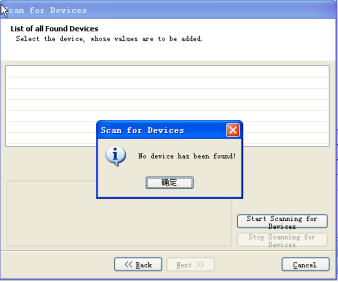

未找到设备则弹出下面创库

示波器功能

点Diagnostics下拉菜单，点击Oscilloscope

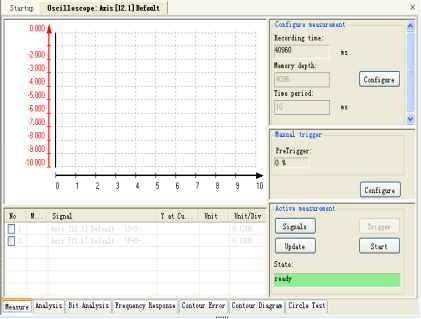

下图所示为示波器窗口。

采集时间配置：

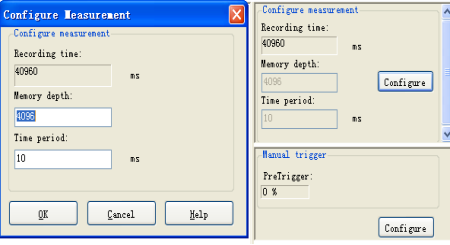

点击右上角的Configure后弹出，时间配置。

其中Memory depth，采集的点数

Time period:每10ms采集一个点

Recording time:前面两项相乘得出的总采样时间。

触发方式配置：

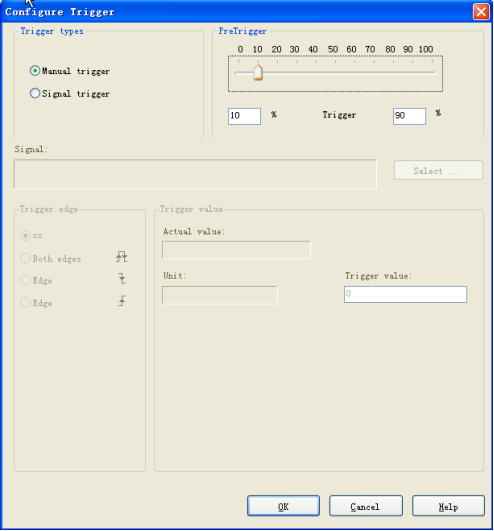

点击上图右下角的Configure后弹出如下窗口：

Manual trigger 为手动触发。

PreTrigger 为记录触发前数据长度的百分数，触发后数据长度的百分数。

自动触发：

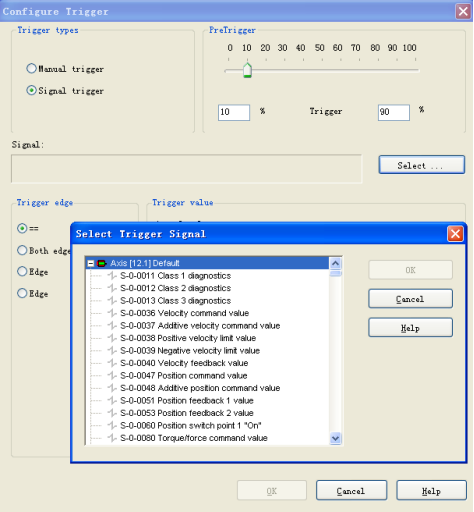

点击Select选择触发源

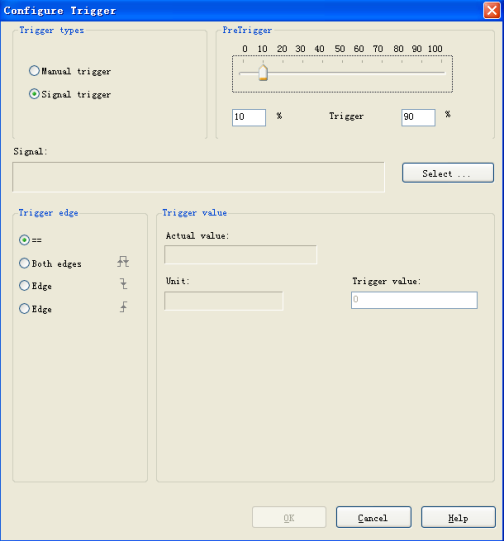

选择后如下图所示

==  当实际值Actual value=Trigger Value时 触发

Both edges 当Actual value>Trigger Value或Actual value<Trigger Value时产生的上升沿和下降沿触发。

Edge下降沿触发

Edge
