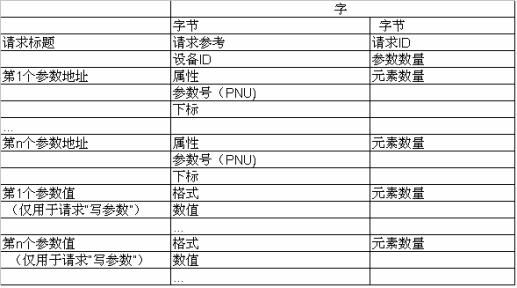

参数请求格式

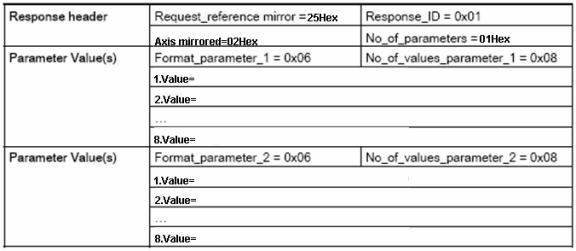

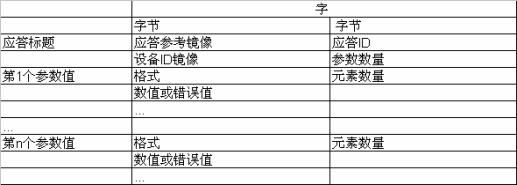

参数应答格式

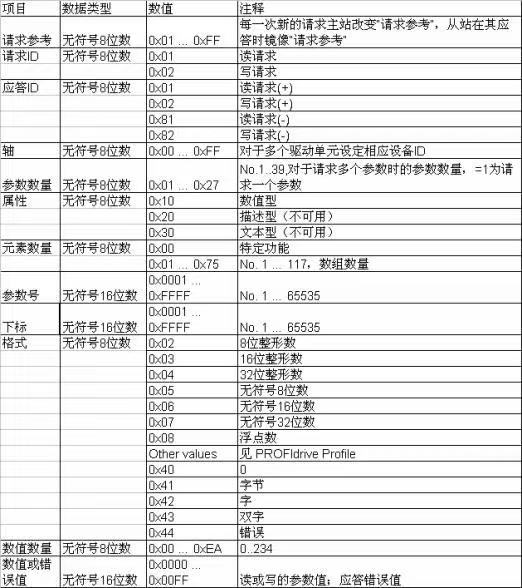

参数请求及应答描述

3. S7-300PLC 通过 PROFIBUS 非周期性通讯方式读取驱动器参数。

请注意：PLC 读取驱动器参数时必 须使用两个功能块 S FC58 / S FC59 (程序参见图 3) 举例如下：

(1) 使用标志位 M10.0 及功能 S FC58 块将写请求(数据集 RECORD DB1) (图 4)发送

将 M10.0 设定为数值 1 启动写请求，当写请求完成后必 须将该请求置 0，结束该请求。MW108 (RET_VAL) 显示错误代码，用于表示功能处理时

发生的错误。有关所有错误的描述，请参见“系统功能/功能块帮助”。

(2) 之后，使用标志位 M10.1 及功能 S FC59 块将读请求发送至驱动器，驱动器返回参数值响应(响应块 DB2)

(参见图 5) 。

将 M10.1 设定为数值 1 启动读请求，当读请求完成后必 须将该请求置 0，结束该请求。MW110 (RET_VAL) 显示包括错误代码。

用于表示功能处理时发生的错误。有关所有错误的描述，请参见“系统功能/功能块帮助”。

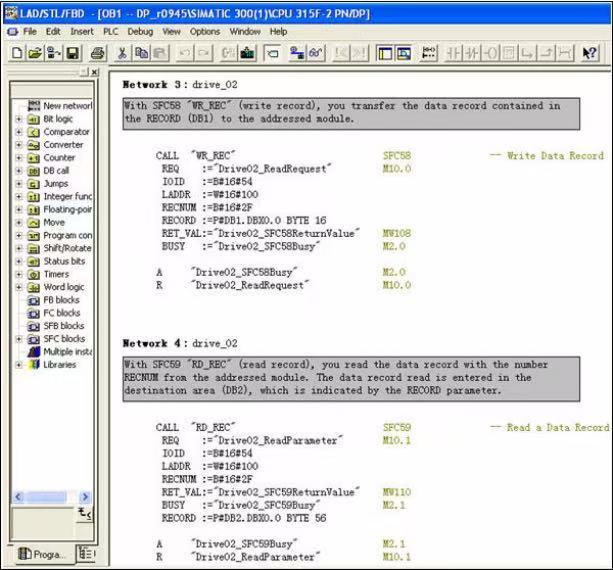

图 3. 读取驱动器参数程序

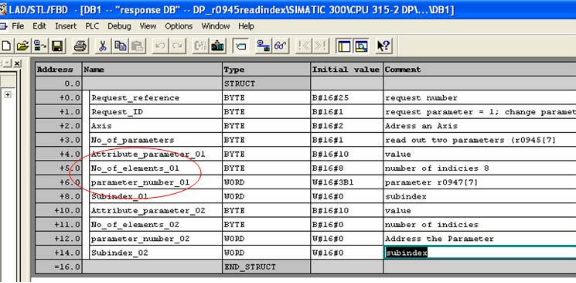

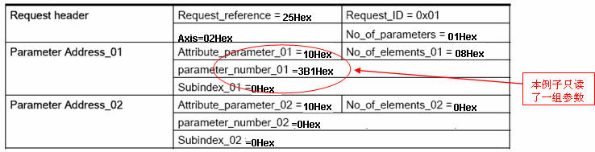

图 4. 写请求数据集 DB1

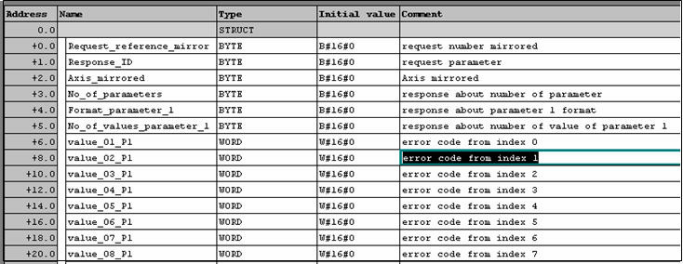

图 5. 驱动器返回参数值响应块 DB2

4.S7-300PLC 通过 PROFIBUS 非周期性通讯方式写入驱动器参数 P1217。

举例如下：

PLC 写参数时只需使用 S FC58，在本项目的 Network 3 中发送写请求 DB1 (参见图 7) 到驱动器； PLC 读

“写参数”响应时需使用 S FC59，在本项目中读取驱动器返回的参数值响应块为 DB2 (参见图 8) 。程序参见图6。

(1) 将 M10.0 设定为数值 1 启动写请求，当写请求完成后必 须将该请求置 0，结束该请求。MW108 (RET_VAL)

显示错误代码，用于表示功能处理时发生的错误。有关所有错误的描述，请参见“系统功能/功能块帮助”

(2)将 M10.1 设定为数值 1 启动读请求，当读请求完成后必 须将该请求置 0，结束该请求。MW110 (RET_VAL)

显示包括错误代码。

用于表示功能处理时发生的错误。有关所有错误的描述，请参见“系统功能/功能块帮助”。

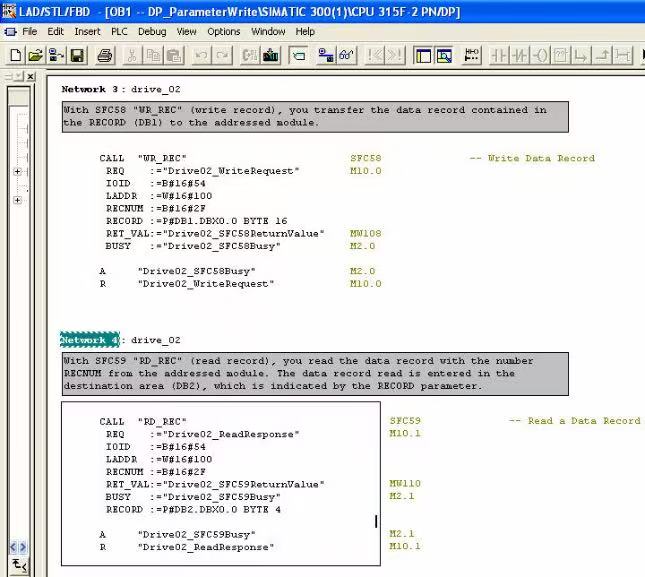

图 6. 写入驱动器参数程序

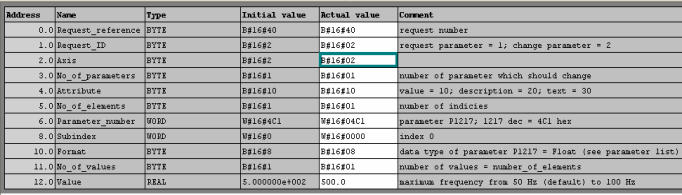

图 7. 写请求 DB1

图 8. 驱动器返回的响应块 DB2

五、通过 Slave to Slave 方式实现各从站之间通讯

通常我们所用的 Profibus DP 方式，主站（m aster）发送数据给所有从站（slave）并接收从站的应答数 据。而通过 Slave to Slave 方式我们可以建
