1 DP 总线通讯功能简述

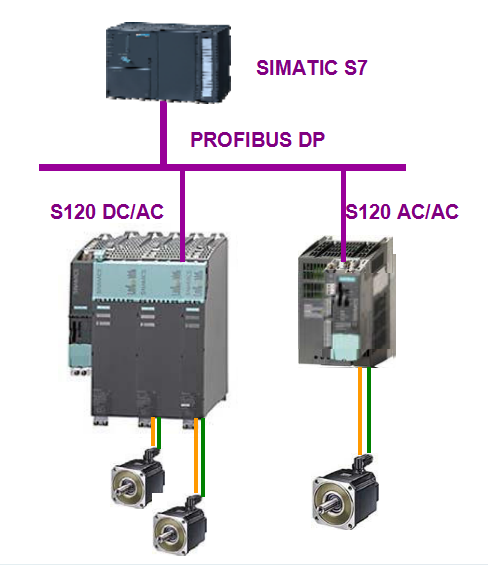

S7-300 与 SINAMICS S120 之间的 DP 通讯是借助于系统功能块 S FC14/S FC15 和 S FC58 / S FC59 进行 周期性及非周期性数据通讯。

周期性数据交换：即数据的实时交换，如：控制字和设定值；状态字和实际值。

非周期性数据交换：即读写参数。通常是在需要改变参数值时，才进行读写操作。

2 DP 通讯步骤

4.2.1 DP 地址设定

1). S120 的 DP 地址设定参见本章第 二节 “S120 与 TP170” 中所述

2). S7-300 硬件组态中各驱动器的 DP 地址设定

硬件组态中设定的地址必 须和 S120 的 DP 地址保持一致。

4.2.2 DP 报文设置

此处的报文是指通讯过程中，S7-300 与 SINAMICS S120 交换的数据字的数量及各字的含义。根据不同 的应用来选择相应的报文，下列的描述可用

来作为参考，详细描述请参考 SINAMICS S120 相关手册。

1). 电源模块：

通常选 370 或 999

2). 电机轴：

 在伺服控制模式下，借助于上位机实现位置控制，常用 102 和 105。如需要 DSC，则选 105。

 在伺服/矢量控制模式下，通过集成的定位功能块实现单轴的定位，常用 999 或 110。

 在伺服/矢量控制模式下，实现速度控制，常用 1、2 或 999

注意：a). 999 为用户自 由定义格式，通讯字的数量及各字的含义由用户自己来定义。 b). 发送数据的第 一个字，应为控制字且第 10 位必 须为”1”。

1.如果驱动装置用做伺服位置控制，报文结构只能选择：SIEMENS Tlegra m 105 PZD10/10，或 SIEMENS Tlegra m 106 PZD10/10。

2.如果驱动装置用做速度控制，报文结构有多种选择，可选择用户自定义格式：999，将电机的起、停控 制位自己做关联。注意：必 须将 PLC 控制

请求置 1（P850=1）。

注意：用户可在 S7-300 硬件配置时根据需要配置报文结构，配置结束后进行编译 保存；之后打开 Starter，

核对报文结构是否一致，若不一致需在 Starter 侧做调整后点击“Transfer to HW config”按钮。

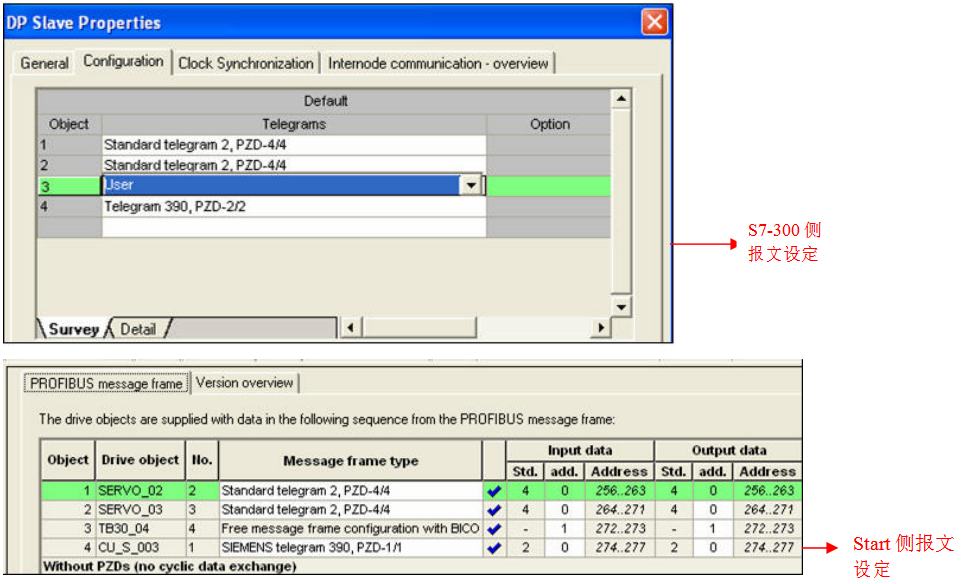

AC/AC 驱动装置侧报文设定

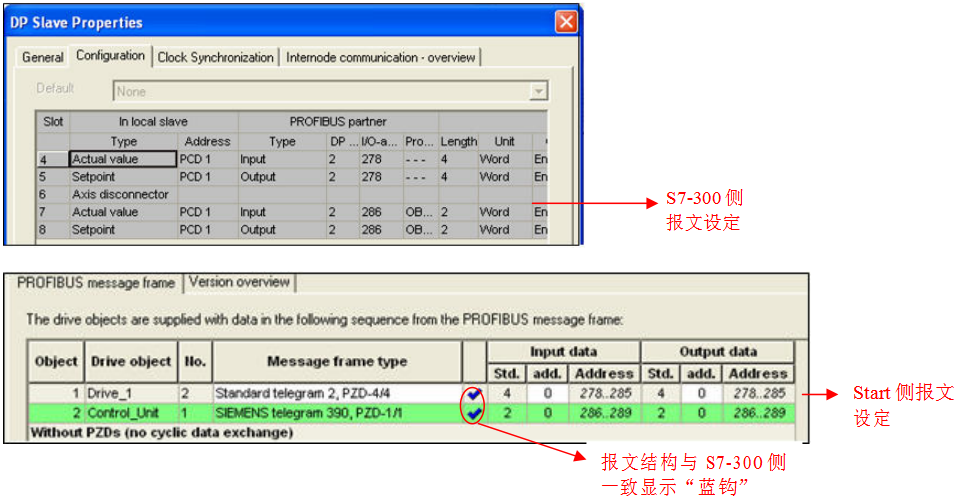

DC/AC 驱动装置侧报文设定
