PLC接线图--FX1N
来源:网络 | 作者:鸿飞达 | 发布时间: 2025-04-15 | 47 次浏览 | 分享到:

I/O分配：

X0：FR常开

X1：SB1

X2：SB2

X3：SB3

X4：KS-1

X5：KS-2

Y1：正转接触器1线圈

Y2：反转接触器2线圈

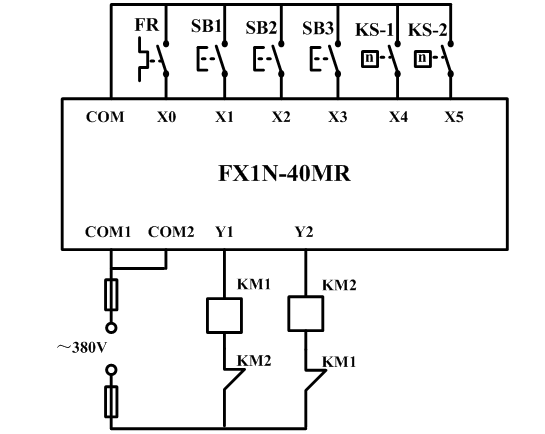

一、PLC接线图

二、操作步骤：

1.打开试验台电源和PLC电源

2.PLC处于STOP状态（即拨片向下）

3.打开编程软件FXGPWIN→新文件→PLC类型设置→FX1N

4.画梯形图→转换→保存 （文件名及路径不宜用中文，文件名最好以字母开头，可带上数字；因为C盘有还原，所以文件一定要保存在D盘；文件题头名可随意填）

5.PLC→端口设置   （若数据线接在电脑主机后面的上方则选COM1

若数据线接在电脑主机后面的下方则选COM2）

PLC→传送→写出→范围设置  （范围可在指令表里查）

6.PLC处于RUN状态（即拨片向上），电脑关机

7.接主电路图和PLC接线图，接完线后通电，按控制按钮

因为有些同学接错线导致跳闸，所以最好是先把程序传到PLC，再把电脑关闭，以免损坏电脑。

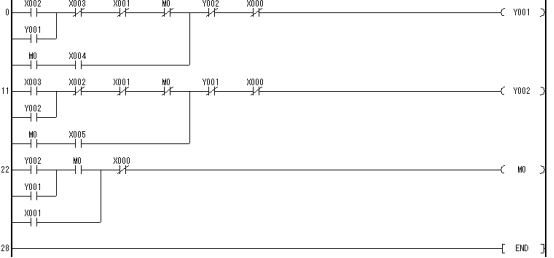

三、PLC梯形图
