西门子触摸屏DP连接S7 300PLC方法
来源:网络 | 作者:鸿飞达 | 发布时间: 2025-02-07 | 121 次浏览 | 分享到:


操作内容：触摸屏与PLC建立通讯，使触摸屏能读写PLC数据


通讯方式：触摸屏通过DP与PLC通讯


下载线：USB/PPI


操作注意事项：

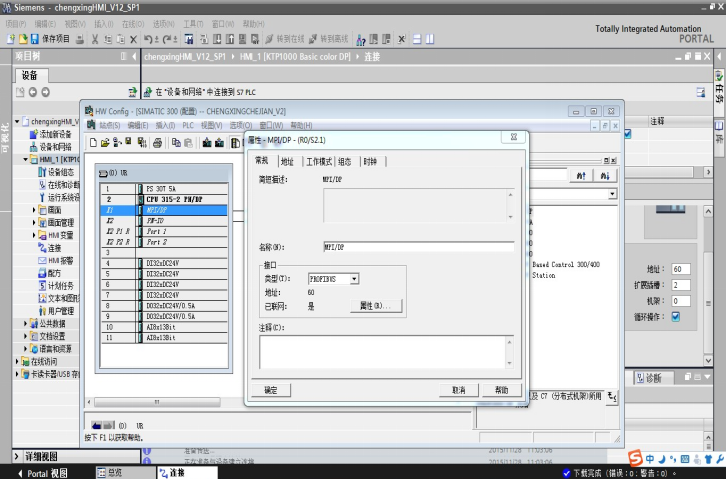

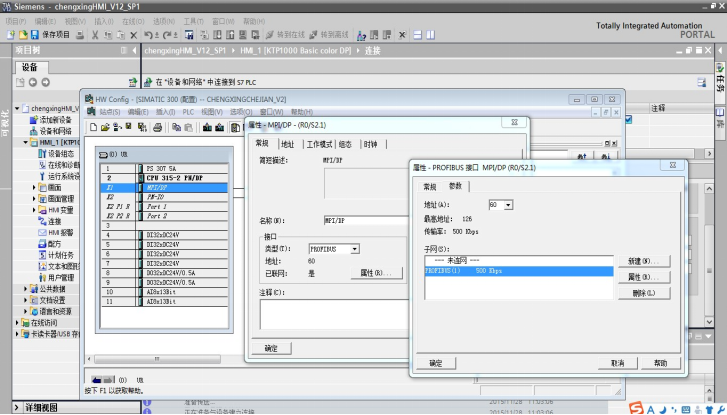

首先，STEP 7里面进行硬件组态（不用把HMI作为从站挂到PROFIBUS总线上，因为HMI是二级主站），设置DP地址及波特率

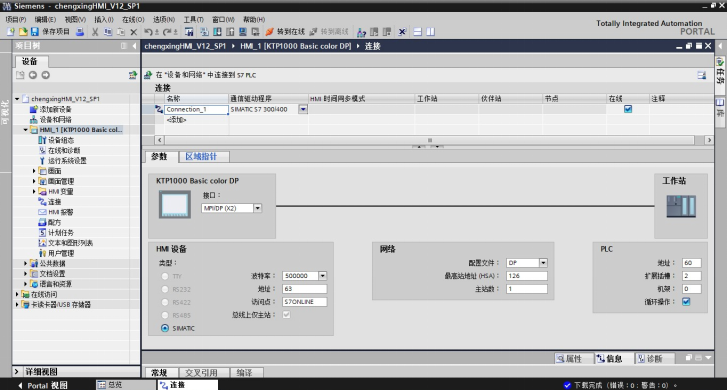

然后，在触摸屏编程软件里面设置连接参数（注意，连接参数需与STEP 7里面的保持一致）

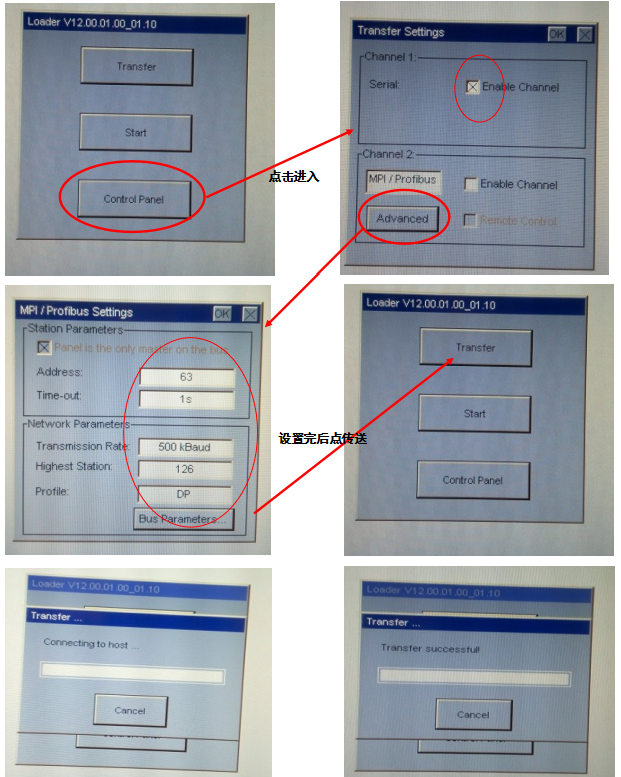

最后，将触摸屏程序用下载线传送至触摸屏

显示传送成功后表示程序以经成功下载至触摸屏
