首页 >> B >> BEIJER >> BEIJER EXTER T60 触摸屏

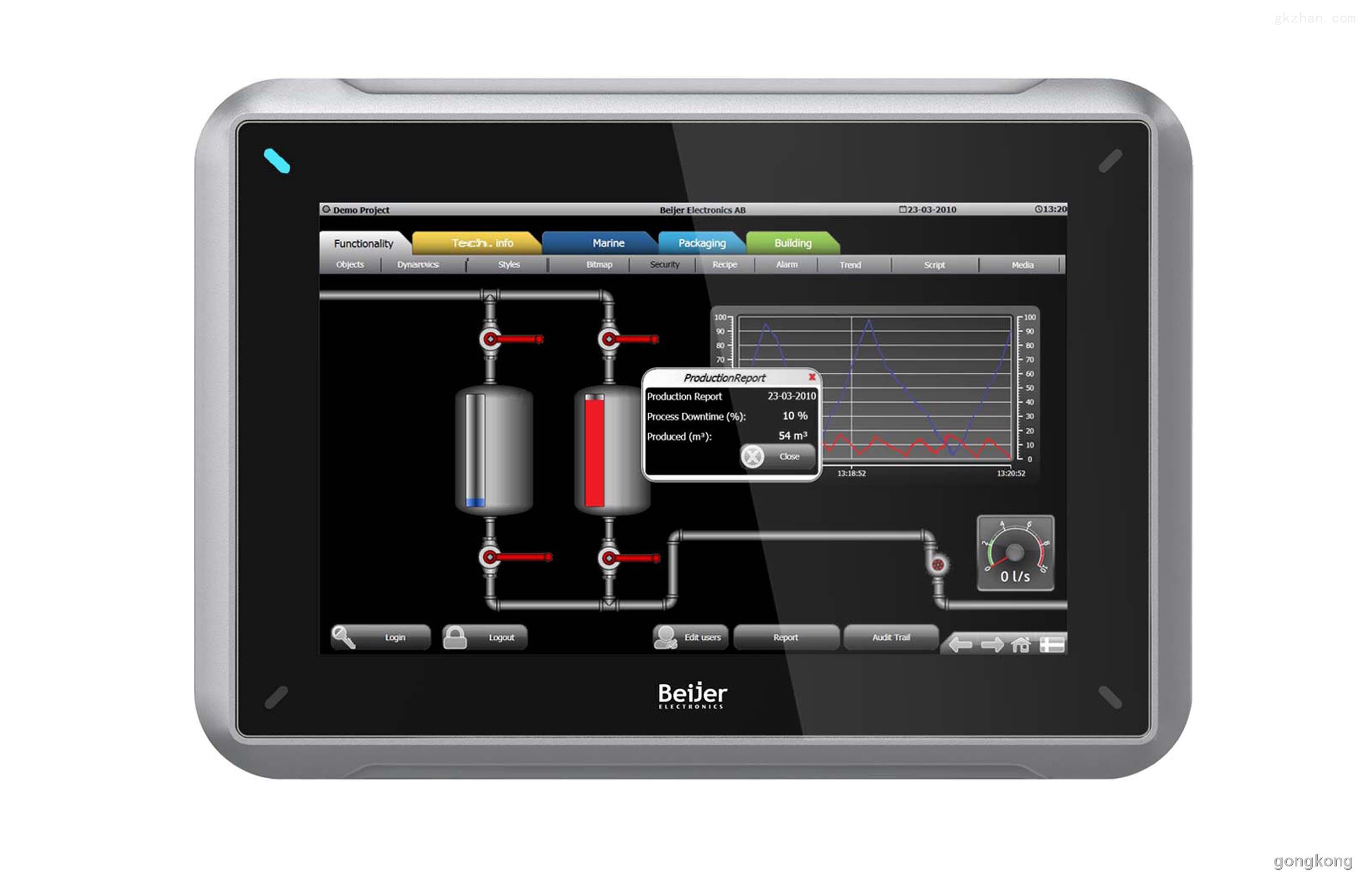

  • BEIJER EXTER T60 触摸屏

  • BEIJER EXTER T60 触摸屏

    E1071(T70)
    E1101(T100)

    • 0.00
      0.00
商品描述

E1071(T70)
E1101(T100)

产品介绍


BEIJER EXTER T60 和 T60C 是 人机界面 (HMI) 设备，专为工业自动化设计，适合监控、操作和控制工业设备。
显示屏：6.5 英寸 TFT 显示屏，提供清晰的显示效果
分辨率：320 x 240 像素 (QVGA)
输入方式：电阻式触摸屏，支持手指或手套操作
通信接口：
串行端口：RS232、RS422/RS485
以太网：10/100 Mbps
支持多种工业协议（如 Modbus、Profibus 等）
存储：内置存储支持应用程序和数据存储，并支持 SD 卡扩展
防护等级：前面板 IP65，适合工业环境中的防尘、防水需求
电源要求：24V DC
应用领域：常用于工厂自动化、设备监控和工业过程控制。


鸿飞达技术团队服务热线  0591-88263940

E1041 E1063 E1061 E1071 E1101 E1151 E1012 E1022 E1032

E1060 E1061 E1070 E1100 E1110 E100 E150 E200 E300 E410

E600 E615 E615T E700 E710 E900T E900TD E900VT E610 E910T E910TD E1043


北尔触摸屏产品型号 说明

E1043(T40m) 触摸式，3.5寸，16灰阶，320*240pxl,TFT

E1041(T40m TFT) 触摸式，3.5寸，64K色，320*240pxl,TFT

E1063（T60m) 触摸式，5.7寸，16灰阶，320*240pxl,STN

E1061(T60c) 触摸式，5.7寸，64K色，320*240pxl，STN

E1071(T70) 触摸式，6.5寸，64K色，640*480pxl,TFT

E1101(T100) 触摸式，10寸，64K色，800*600pxl,

E1151(T150) 触摸式，15寸，64K色，1024*768pxl,TFT

E1012(K10) 按键式，文本HMI,六个功能键，黑白色，160*32pxl,TFT

E1022(K20) 按键式，6个功能键，5.5寸，黑白色，240*64pxl,LCD

E1032(K30) 按键式，8个功能键，5.5寸，黑白色，240*64pxl,LC

E1060(K60) 按键式，16个功能键，5.7寸，64K色，320*240pxl，STN

E1070(K70) 按键式，16个功能键，6.5寸，64K色，640*480pxl，TFT

E1100(K100 )按键式，22个功能键，10.4寸，64K色，800*600pxl，TFT


北尔BEIJER典型行业的常用触摸型号:

E1100 E1151 E11O1钢铁行业 型号

E600 E1041 E1043船舶行业型号

E1060 E1070 E1032 汽车 纺织型号

T100 E1063 E1061 石油化工型号


技术参考如下：


北尔触摸屏维修的校准一般可以分为五个步骤，具体表现如下：


一，进入触摸屏系统后点击进入“controlpanel”设置界面。 （进入系统后直接按f1也可以进入设置页面，然后进行屏幕校准）


二，进入设置界面后，双击名称为“OP”的图标。


三，操作人员需要在弹出的小窗口里点击“touch“选项。这时大家应该注意一下，由于没有校准，很有可能会误点其它选项，所以

大家在执行这一步操作的时候要谨慎。


四，在“touch"选项下方点击按钮“recalibrate”，这时在出现的画面中按顺序依次点击出现的光标即可。


五，依次点击光标后你就会发现，屏幕会出现30秒倒计时的字样，在这期间内操作人员触碰一下屏幕，然后，再点击右上方的“ok”

整个屏幕校准设置的过程就完成了。


北尔触摸屏维修常见故障：上电黑屏、 花屏、暗屏、蓝屏、白屏、闪屏、碎屏，无背光、背光暗、对比度低、有背光无字符，上电无

反应、上电烧保险，不能正常开机、进入不了系统，触摸无反应、触摸响应慢、触摸偏移、 触摸死机、按键故障，内容错乱、PWR灯

不亮、通讯失败，电源板故障、高压板故障、主板坏等。
