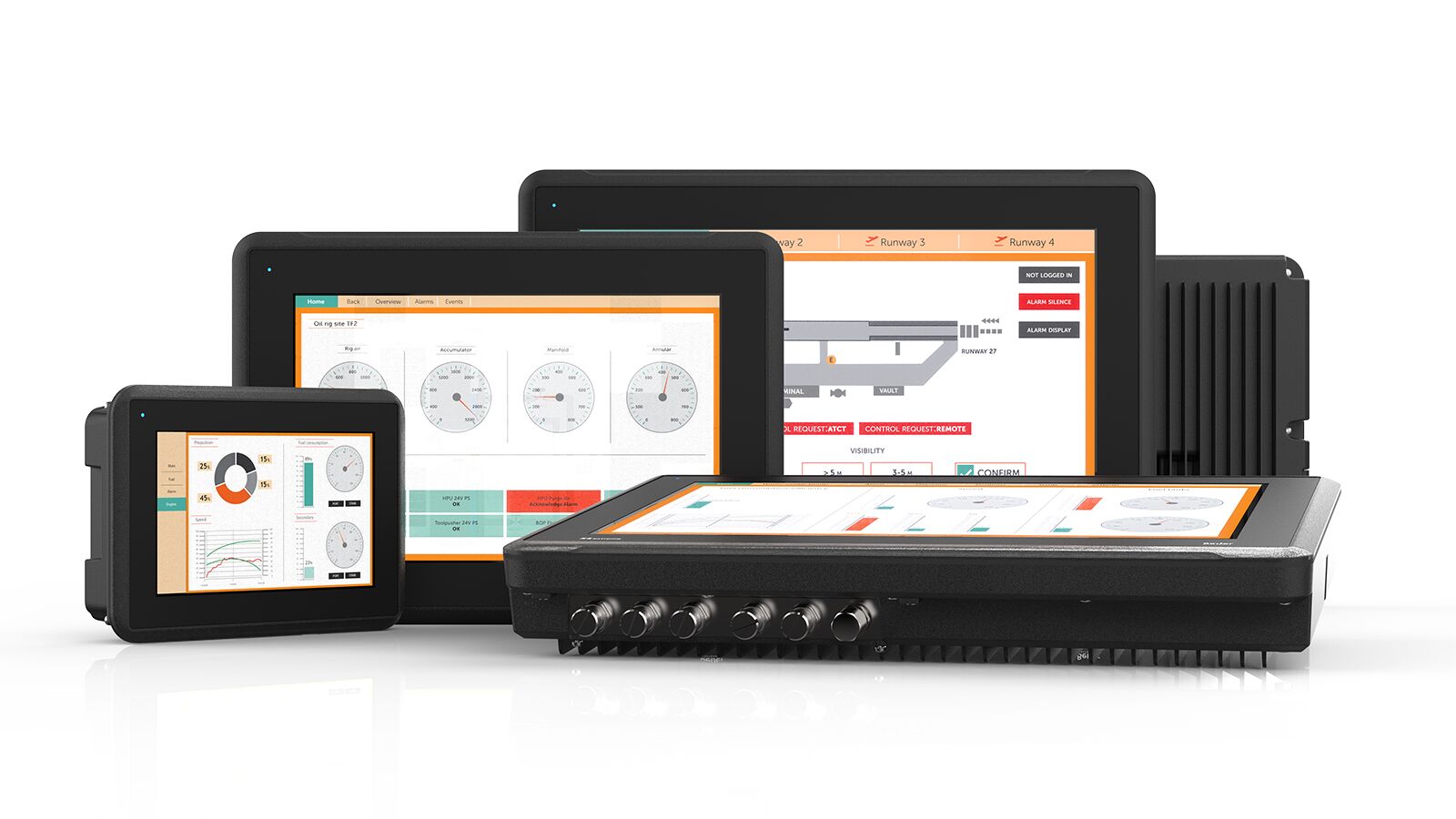

  • BEIJER CIMREX10触摸屏

  • BEIJER CIMREX10触摸屏

    BEIJER EXTER K20
    BEIJER EXTER T40m E410

    • 0.00
      0.00
商品描述

BEIJER EXTER K20
BEIJER EXTER T40m E410

产品介绍


Beijer CIMREX 10 是一款老款的工业人机界面 (HMI)，设计用于监控和控制自动化设备。

规格：
显示屏：
10.4 英寸 LCD 显示屏，提供足够的空间显示工艺参数和状态
单色或彩色版本，具体取决于配置
分辨率：640 x 480 像素 (VGA)
输入方式：
电阻式触摸屏，支持直观的操作
接口：
提供多种通信接口，包括 RS232、RS422/RS485 等串行端口
支持工业通讯协议，如 Modbus，Profibus 等，能够与广泛的PLC和控制器连接
可选以太网通信模块，用于网络集成和远程监控
存储：
内置存储空间用于控制程序和数据保存
支持 CF 卡扩展
电源要求：24V DC 供电
防护等级：
前面板 IP65，适合工业环境中防尘和防水的要求
应用场景：
适用于工厂自动化系统、过程控制以及机械监控，常用于需要大屏幕显示的场合
CIMREX 10 可以通过 Beijer 提供的编程软件进行界面设计和配置，支持复杂的监控和控制任务。


鸿飞达技术团队服务热线  0591-88263940

Cimrex10 GK-10
E150
EXTER K10 Cimrex 12 CP502 DOP11A-10 b maXX HMI 10
EXTER K20 E200 Cimrex 20 Process Panel 114 CP503 GK-20 b maXX HMI 20
EXTER K30 E300 Cimrex 30 Process Panel 210 CP511 DOP11A-20 GK-30 b maXX HMI 30
EXTER T40m E410 Cimrex 41 CP551
EXTER K60 E600 Cimrex 60 Process Panel 220 CP512 GK-60
EXTER T60m E610 Cimrex 67 Process Panel 320 CP552
EXTER T60c E615 Cimrex 69 Process Panel 325 DOP11A-30
E615T Cimrex 69T CP554 b maXX HMI 40T
EXTER K60 E700 Cimrex 70 Process Panel 235 DOP11A-40 GK-70 b maXX HMI 50
EXTER T60c E710
EXTER K100 E900T Cimrex 90 Process Panel 245 GK-90
EXTER K100 E900TD Cimrex 90D Process Panel 245B
E900VT
EXTER T100 E910T Cimrex 91 Process Panel 345 DOP11A-50
EXTER T100 E910TD Cimrex 91D Process Panel 345B CP555
EXTER K10 E1012
EXTER K20 E1022
EXTER K30 E1032 PP820 DOP11B-20
EXTER T40 E1041 PP815
EXTER T40m E1043
EXTER T60c E1061 PP825 DOP11B-30
EXTER T60m E1063 DOP11B-25
EXTER K60 E1060 PP826 DOP11B-40
EXTER T70 E1071 PP 835
EXTER K70 E1070 PP 836
EXTER T100 E1101 PP 845 DOP11B-50
EXTER K100 E1100 PP 846
EXTER T150 E1151 PP 865

技术参考如下：


北尔触摸屏维修的校准一般可以分为五个步骤，具体表现如下：


一，进入触摸屏系统后点击进入“controlpanel”设置界面。 （进入系统后直接按f1也可以进入设置页面，然后进行屏幕校准）


二，进入设置界面后，双击名称为“OP”的图标。


三，操作人员需要在弹出的小窗口里点击“touch“选项。这时大家应该注意一下，由于没有校准，很有可能会误点其它选项，所以

大家在执行这一步操作的时候要谨慎。


四，在“touch"选项下方点击按钮“recalibrate”，这时在出现的画面中按顺序依次点击出现的光标即可。


五，依次点击光标后你就会发现，屏幕会出现30秒倒计时的字样，在这期间内操作人员触碰一下屏幕，然后，再点击右上方的“ok”

整个屏幕校准设置的过程就完成了。


北尔触摸屏维修常见故障：上电黑屏、 花屏、暗屏、蓝屏、白屏、闪屏、碎屏，无背光、背光暗、对比度低、有背光无字符，上电无

反应、上电烧保险，不能正常开机、进入不了系统，触摸无反应、触摸响应慢、触摸偏移、 触摸死机、按键故障，内容错乱、PWR灯

不亮、通讯失败，电源板故障、高压板故障、主板坏等。
