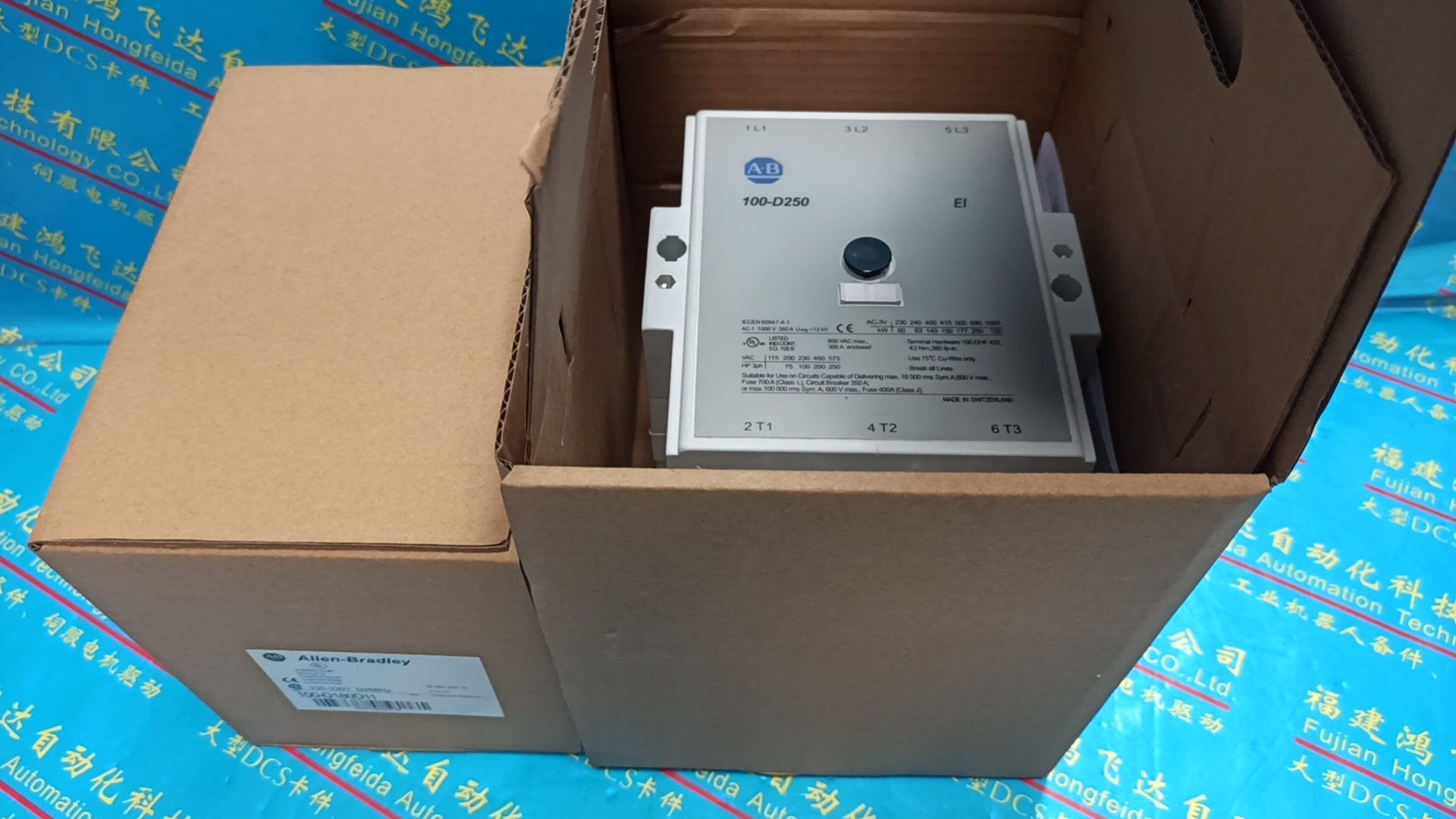

产品介绍

电气规格

额定电流：250A（AC-3 应用，适配 230V/460V 三相系统），支持 AC-4 负载类型（如电机堵转保护）。

线圈电压：

110V AC/DC（型号后缀为 ED11 时），兼容 50/60Hz 频率；

其他电压选项（如 24V、230V）需通过型号后缀区分（如 EA11、EZJ11）。

分断能力：

短路耐受电流 2520A（10 秒，60℃环境）；

支持 315 A 气体放电灯负载（AC-5 A）和 98kvar 电容器组切换（AC-6B）。

绝缘等级：

主电路：600V 隔离电压（UL/CSA），12kV 冲击耐受（IEC）；

线圈：B 级绝缘（VDE 0660 标准）。

物理特性

尺寸与重量：205mm×155mm×180mm，重量约 4kg，采用面板安装方式。

防护等级：IP00（需安装在室内干燥环境），可选 IP20 端子罩增强防护。

接线端子：

主电路：支持 25mm² 导线（M6 螺丝，紧固转矩 4.3N・m）；

控制电路：6mm² 导线，带可反转线圈端子（进线侧 / 负载侧可选）。

环境适应性

工作温度：-25℃~60℃，70℃时需降额 15%。

海拔限 制：≤2000 米，高海拔地区需调整过载保护阈值。

振动与冲击：符合 IEC 60068-2-6/27 标准，耐受 10-55Hz 振动（0.75mm 振幅）。

二、功能特性与兼容性

控制性能

电子线圈技术：

内置电子接口，支持 PLC 直接控制（如 Logix 系统）；

吸合功耗 380VA（AC）/240W（DC），保持功耗仅 6W（DC）。

安全功能：

机械联锁：支持多接触器互锁（需外接附件）；

故障保护：过流、欠压、线圈过热自动脱扣。

通信与扩展

辅助触点：标配 1NO+1NC 侧装辅助触点，可扩展至 2 组（需选配 193-B 系列模块）。

附件支持：

浪涌抑 制器（降低电磁干扰）；

端子防护罩（IP20 防护）；

机械互锁套件（用于可逆接触器组合）。

寿命与可靠性

机械寿命：1000 万次（DC 控制时）；

电气寿命：100 万次（AC-3 应用，115 A 负载）。

认证与合规：

CE、UL、CSA 认证，符合 IEC 60947-4-1 标准；

RoHS 环保材料，符合欧盟有害物质限 制要求。

三、应用场景与安装

典型应用

工业电机控制：风机、水泵、输送带的启停与正反转控制。

电力系统：电容器组投切、变压器励磁涌流保护。

电梯与起重设备：支持电梯专用 AC-4 负载类型（180A@460V）。

安装与接线

机械安装：

垂直安装，允许 ±25° 倾斜；

预留至少 50mm 散热空间，避免阳光直射。

电气连接：

主电路：使用 Belden 3105 A 双绞屏 蔽线（截面积≥6mm²）；

控制电路：建议与动力线隔离敷设，长度≤50m。
