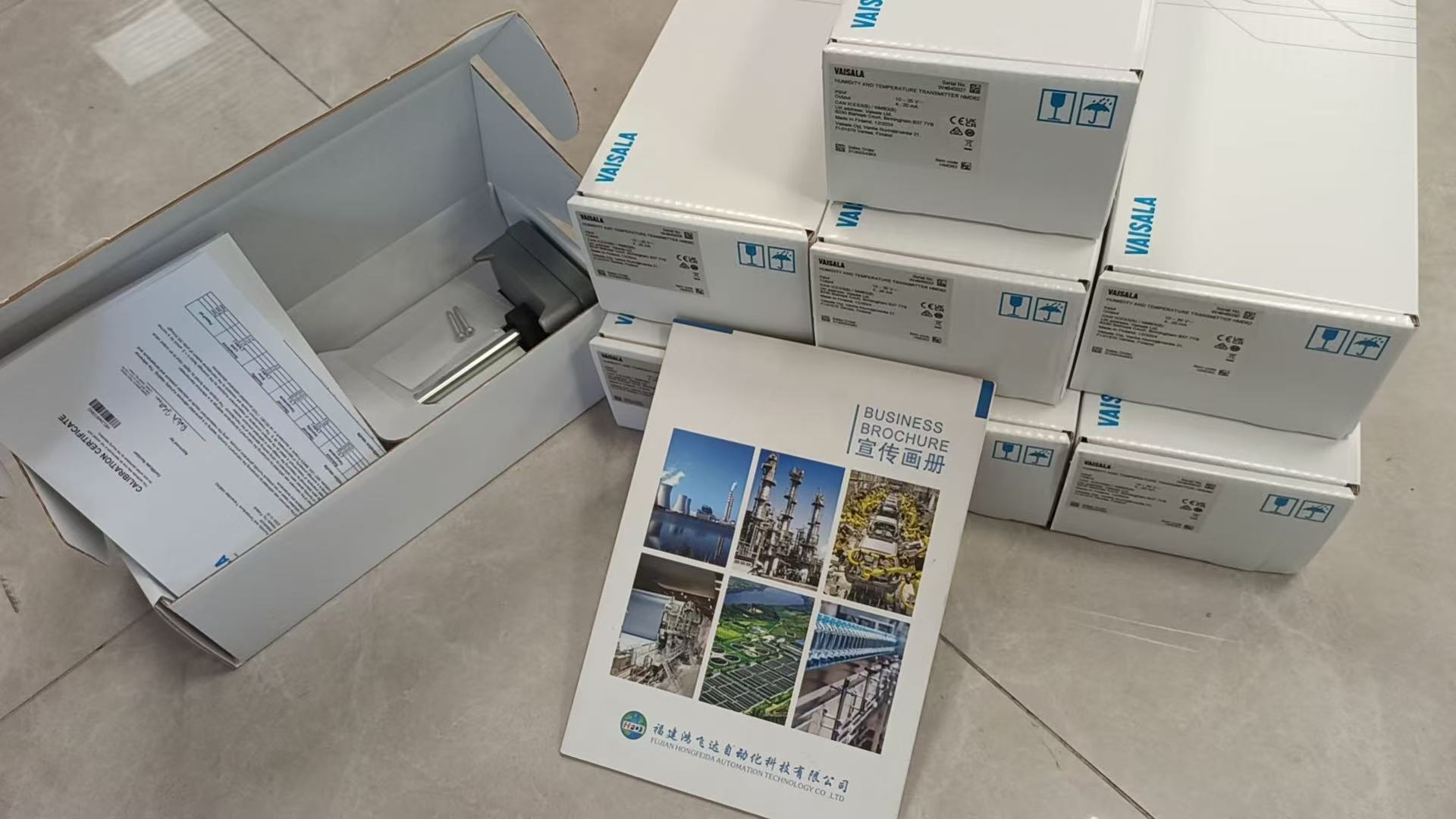

VAISALA DMT143G1G1A1A3A0ASX变送器
产地:芬兰
品牌:VAISALA
我们的仓库里有大量的库存。欢迎在线咨询任何
型号和数量,价格优惠。
24小时为您服务
VAISALA DMT143G1G1A1A3A0ASX变送器
产地:芬兰
品牌:VAISALA
我们的仓库里有大量的库存。欢迎在线咨询任何
型号和数量,价格优惠。
24小时为您服务
产品介绍
测量性能
测量范围:
温度:-70°C 至 +60°C(-94°F 至 +140°F)。
体积浓度:10 ppm 至 40,000 ppm(@20°C, 1 bar)。
精度:
温度:±2°C(±3.6°F), 低于 0°C 时输出霜点。
体积浓度:1 ppm + 读数的 20%(典型值)。
响应时间:
-70°C → -20°C:63% 响应时间 5 秒(90% 响应 15 秒)。
-20°C → -70°C:63% 响应时间 45 秒(90% 响应 10 分钟)。
电气特性
输出接口:
模拟输出:4-20 mA(三线制)、0-1V/5V、1-5V(可自定义量程)。
数字输出:RS-485(支持 Modbus RTU 协议)。
电源要求:
数字输出:12-28 VDC。
电压输出:12-28 VDC。
电流输出:18-28 VDC(负载≤500Ω)。
通信协议:支持维萨拉工业协议与 Modbus RTU,兼容 Vaisala Insight PC 软件远程配置。
物理特性
结构设计:
尺寸:高 91.6mm × 宽 57mm × 深 22.5mm(G1/2 螺纹版本),重 90g(不锈钢材质)。
防护等级:IP66(NEMA 4),可抵御水溅与粉尘。
安装方式:
机械连接:ISO G1/2"、1/2" NPT、3/4"-16 UNF 等多种螺纹接口可选。
安装方向:垂直或水平安装,传感器需避免直接接触液态水。
环境适应性
工作条件:
温度:-40°C 至 +60°C(传感器模块),-40°C 至 +60°C(电子模块)。
湿度:0-100 RH(无冷凝),传感器耐受短时水溅。
压力:0-50 bar(725 psia),支持带压安装。
抗干扰能力:符合 EN 61326-1 工业 EMC 标准,内置 C2 类滤波器。
二、功能特性与控制
传感器技术
DRYCAP® 180D 传感器:
抗污染设计:烧结不锈钢过滤器可阻挡颗粒杂质(≥5μm),耐受油气与多数化学气体。
自动校准功能:内置软件实时监测传感器漂移,校准周期长达 2 年。
耐冷凝特性:传感器表面特殊涂层可快速恢复,避免液态水长期滞留影响精度。
智能功能
报 警与诊断:
LED 报 警灯: 超限时触发红色 LED(工厂预设阈值,可通过 DM70 手持表或 PC 软件重新配置)。
自诊断功能:上电自检(EEPROM、传感器状态),故障代码通过数字输出传输。
数据管理:
校准溯源:附带 NIST 溯源校准证书,支持与 Vaisala DM70 手持 仪在线比对。
数据记录:通过 Modbus RTU 协议可记录历史数据(如 趋势、报 警事件)。
控制与扩展
多协议兼容:
标配 Modbus RTU,可选配 Profibus DP、EtherNet/IP 等模块(需定制)。
扩展能力:
采样单元:支持 DSC74SP 快装采样室(带放气螺钉),适用于高压系统离线检测。
显示模块:可选配回路供电显示屏(如 226476 型号),本地显示 与温度。
三、应用场景与安装
典型应用
工业干燥系统:
压缩空气干燥机 监测(如冷冻式 / 吸附式干燥机)。
塑料颗粒干燥(如注塑机料斗除 湿),确保产品质量。
过程气体监控:
半导体制造中的氮气干燥( 要求≤-60°C)。
化工反应釜气氛湿度控制(如锂电池生产中的氩气保护)。
能源与环保:
天 然气脱水装置 监测(防止水合物形成)。
烟气湿度分析(结合温度补偿算法提升精度)。
安装与调试
管道安装要求:
直管段长度:上游≥5 倍管径,下游≥3 倍管径,避免湍流影响测量。
安装位置:水平管道应安装在顶部(防止冷凝水积聚),垂直管道需确保气流自下而上。
接线规范:
信号电缆:采用双绞屏 蔽线,屏 蔽层单端接地(接至变送器 SG 端子)。
电源隔离:模拟输出与数字输出需使用独 立电源,避免干扰。
参数设置:
快速启动向导:通过 Modbus RTU 或 Insight PC 软件自动识别传感器类型与量程。
温度补偿:可输入气体温度(通过外部 PT100 传感器)提升精度。
维护与校准
日常维护:
过滤器更换:每 6-12 个月检查烧结不锈钢过滤器,污染严重时需更换(零件号:DMT143-FILTER)。
传感器清洁:使用无 水 乙 醇棉签擦拭传感器表面,避免刮伤涂层。
校准周期:
常规应用:每 2 年送维萨拉认证实验室校准一次。
高精度需求:每 6 个月使用 DM70 手持表在线比对(需配合 DSC74SP 采样单元)。
